P16-HQ ／ 上級編Advanced
もう一歩、
踏み込む。
基本の3つ（選ぶ・音量・OUTPUT）で足りている人は、ここを読む必要はありません。
「もっと自分好みにしたい」「トラブルから自力で復帰したい」人向けです。
保存しておくと、必ず戻れる
この機能がいちばん役に立ちます。リハで作ったバランスを保存しておけば、誰かが触っても、迷子になっても、一発で元に戻せます。
保存する（リハの最後に）
押した数字が保存場所の番号になります。リハ中も自由に保存して実験していただいて大丈夫です
戻す（本番前・トラブル時）
保存したときの状態に一瞬で戻ります。
ミュートとソロ
R
S
L
M
1
2
- 1
SOLO選んでいるchだけを聞く
- 2
MUTE押しながら数字で、そのchを消す／戻す
- M
MAIN全体（ミックス全部）を選ぶ
- R
RECALL保存した設定を呼び出す
- S
STORE今の設定を保存する
- L
LINK隣同士をステレオにする
ミュート（消す）
もう一度同じ操作で解除。「1chだけ要らない」ときに便利です。
VOLUME ノブを押し込んでもミュートできます（同じ機能）。
ソロ（それだけ聞く）
もう一度 SOLO で解除。別の数字を押すと、そのchのソロに切り替わります。
音色（EQ）と 左右（PAN）
選んでいるチャンネルに効きます。MAIN を選んでいるときは全体に効きます。
1
2
4
1
3
5
- 1
TREBLE / BASS高音と低音。「こもる」→ TREBLE を上げる。「重すぎる」→ BASS を下げる。
- 2
MID中音。ボーカルや歌もの楽器の芯。
- 3
FREQMID でいじる周波数を選ぶ。分からなければ触らなくてOK。
- 4
PANORAMA左右の位置。ステレオchでは左右バランス。
- 5
VOLUMEそのチャンネルの音量。押し込むとミュート。
よくある使い方
・クリックが埋もれる → 3ch の TREBLE を上げると抜けてきます
・自分の楽器が聞き取りづらい → 上げるより、まわりを下げるほうがラク
・全体的に低音が足りない → MAIN を選んで BASS を上げる
ステレオリンク（LINK）
隣り合った2本を、左右ペアの1本として扱う機能。今回ステレオなのはカラオケ（1-2）だけです。
リセットしたあとだけ、1-2 をステレオに戻す操作が必要です（→ 07 リセット）。
・ペアは必ず 奇数→偶数（1-2、3-4…）の組み合わせ
・操作は奇数側で。LINKを押しながら1を触れば 1-2 の両方に効きます
・もう一度同じ操作でリンク解除
リミッターを追い込む
基本は右いっぱい（＝制限なし）から調整していってください。少しずつ下げることで最大音量をリミットできます。
合わせ方
1. 右いっぱい（制限なし）から始める
2. これ以上の音量は聞きたくないといういちばん大きい音を出してみる
3. 少しずつ左に回して、ピークで GR がチラッと光るあたりで止める
いきなり大きく回さないこと。回しすぎると音が小さく詰まって聞こえます。
GR ランプの見方
時々光る＝ちょうどいい掛かり方。
光りっぱなし＝掛かりすぎ。LIMITER を右に戻してください。
ぐちゃぐちゃになったら
まずはこっち：保存から戻す
リハで保存してあれば、これが最速です。
最終手段：ミキサーをリセットする
音量・EQ・ミュート・ステレオリンク、すべて初期状態に戻ります。
LINK を押しながら 1 を押して、1-2 をステレオに戻す。
カラオケが 1-2 のステレオで流れているため、これをやらないと片側しか聞こえません。
戻すのはここだけ。ほかは全部モノラルなので、そのままで大丈夫です。
GROUP は使いません
複数のチャンネルをまとめて上下させる機能ですが、今回は使いません。押すと複数chが連動して、原因の分からない挙動に見えます。
もし間違えて押してしまい、動きがおかしくなったら → リセットしてください。

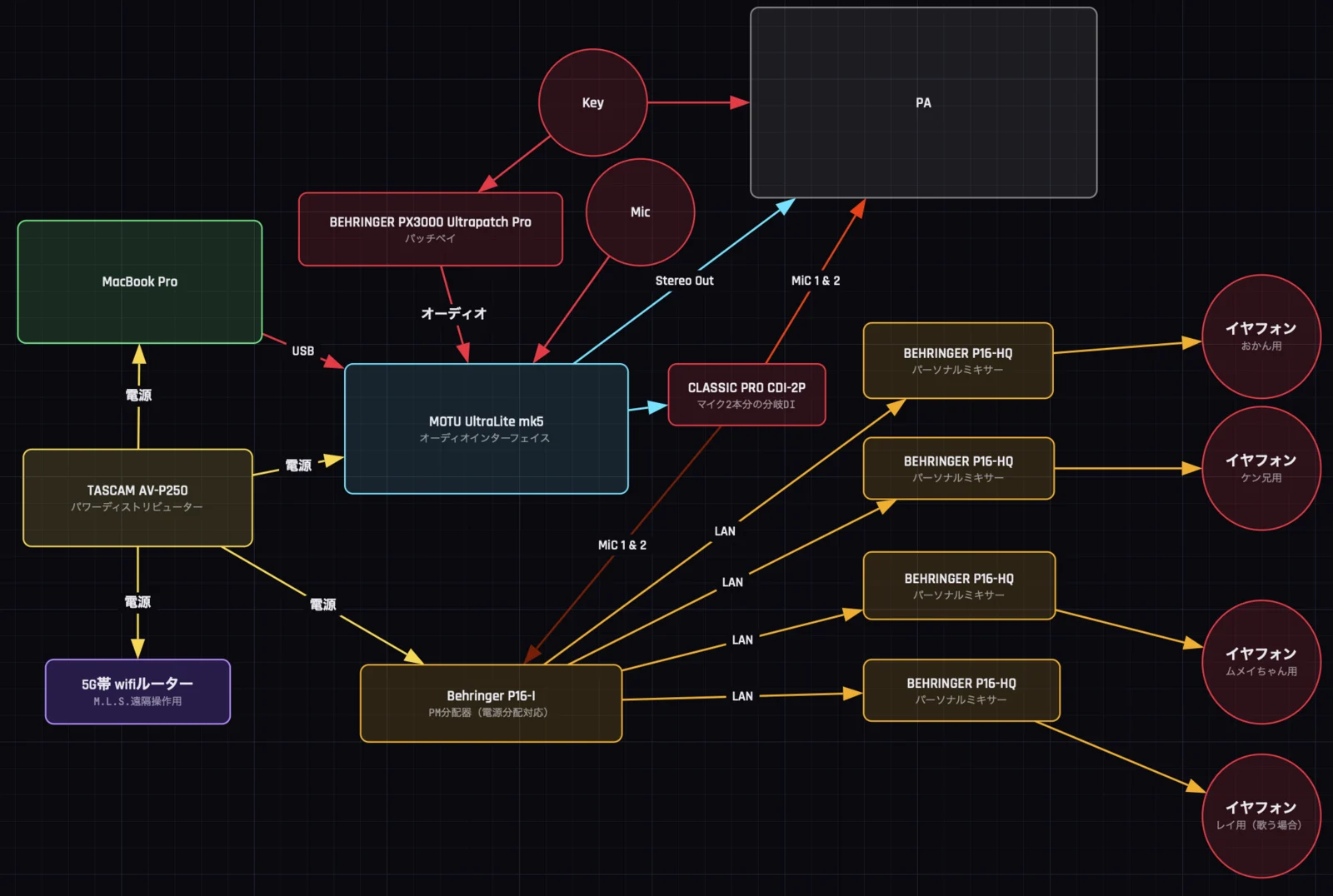

システム構成（参考）
現在の無双＆魔王魂で使うLIVEシステムです
タップで拡大
ざっくり言うと
パソコン（オケ・クリック）／キーボード／マイク
↓
パッチベイ 楽器の入力受付
↓
MOTU UltraLite mk5 マイクはここへ入力
↓
P16-I 16本をLANケーブル1本にして配る
↓
あなたの P16-HQ → イヤフォン
※来週のライブ時点の構成です。当日のセッティングで変わることがあります。
会場の電波が不安なときは、リハの前に落としておくと安心です。
